在现代建筑与室内设计领域，计算机辅助设计（CAD）图纸是项目规划、施工和沟通的核心。无论是大型工业厂房的建设，还是个性化的全屋定制，一套精确、专业的CAD图纸都是成功的关键。本文将为您梳理从厂房钢结构CAD图到全屋定制平面图的各类资源，并介绍如何高效获取与利用这些宝贵的设计资料。

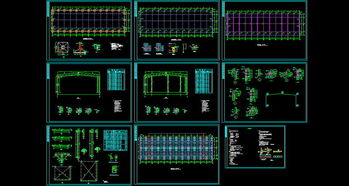

一、 厂房钢结构CAD全套图纸详解

对于工业厂房项目，钢结构因其强度高、自重轻、施工速度快等优点而被广泛应用。一套完整的厂房钢结构CAD图纸通常包含以下核心内容：

1. 建筑平面图：展示厂房的总体布局、柱网定位、门窗位置及内部功能分区。
2. 结构平面布置图：详细标注钢柱、钢梁、支撑系统、吊车梁等主要承重构件的定位与型号。
3. 构件详图：包括柱、梁、桁架、节点连接（如高强螺栓连接、焊接节点）的详细大样图，是加工与安装的直接依据。
4. 基础布置图：显示柱脚与基础的连接方式及基础的具体尺寸与配筋。
5. 屋面及墙面围护系统图：包含彩钢板、檩条、天沟等部件的布置与连接详图。

资源获取提示：在寻找“厂房cad全套钢结构图”时，建议访问专业的设计社区、标准图集网站或信誉良好的图纸交易平台。注意核对图纸版本（如AutoCAD 2018或更高版本）、设计规范以及是否包含必要的说明文件。对于“0.31MB”这类小体积文件，需确认其是简化示意图还是完整可用的DWG文件。

二、 CAD图纸大全与资源整合

“CAD图纸大全”或图库是设计师的得力助手，能极大提升工作效率。一个全面的图库应涵盖：

• 工业建筑：各类厂房、仓库、车间的平立剖及详图。
• 民用建筑：住宅、办公楼、商业体的标准层、核心筒等。
• 结构专业：各种基础、楼梯、预埋件标准详图。
• 室内设计：家具、厨卫设备、装饰构件图块。
• 机械与电气：管道、桥架、设备布置参考图。

建议建立个人或团队的规范化图库，并按专业、类型、标准进行系统分类，便于快速调用。

三、 全屋定制CAD平面设计图的核心要素

全屋定制追求空间利用最大化与个性化风格的统一。其CAD平面设计图需重点关注：

1. 精确的原始结构图：准确测量并绘制墙、柱、梁、管道、门窗洞口，这是所有设计的基础。
2. 平面布置图：规划所有定制家具（如整体衣柜、橱柜、书柜、榻榻米）的尺寸、位置与动线关系。
3. 立面展开图：清晰表达每一面墙上定制家具的造型、内部格局（层板、抽屉、挂衣区）、材质分割及与天花、地面的收口关系。
4. 节点大样图：针对特殊的连接结构、收边处理、灯光嵌入等细节进行详细描绘。
5. 水电定位图：与定制家具紧密配合的开关插座、上下水、灯位预留位置图，避免后期冲突。

设计要点：全屋定制图纸必须与客户充分沟通后绘制，充分考虑居住者的生活习惯、收纳需求及审美偏好。图纸应标注所有板材的材质、颜色、厚度以及五金配件的型号。

四、 高效获取与使用建议

1. 明确需求：在下载或购买图纸前，明确自身项目阶段所需的具体图纸类型、深度和标准。
2. 甄别质量：查看图纸的图层管理是否规范、标注是否完整、线型比例是否恰当，优先选择带“样板文件”或“标准图块”的资源包。
3. 合规使用：尊重知识产权，对于商用项目，确保使用的图纸资源已获得合法授权或来自开源/免版税渠道。对于关键项目，建议以参考为主，最终图纸应由专业设计师根据实际情况绘制与审核。
4. 软件兼容：注意图纸文件的格式（.dwg, .dxf等）与您使用的CAD软件版本兼容。

###

从宏大的钢结构厂房到精细入微的全屋定制柜体，CAD图纸贯穿了从概念到实物的全过程。善用“CAD图纸大全”等资源库可以启发思路、提高效率，但绝不能替代针对具体项目条件的独立设计与严谨计算。掌握如何检索、甄别和应用这些图纸资源，是现代设计师、工程师及相关从业者的一项必备技能。
